In iarratais teocht ard agus brú ard, mar shampla coirí aisghabhála teasa, is minic a bhíonn taithí ag feadáin cruach carbóin traidisiúnta creep nó fiú teip roimh am laistigh de thréimhse ghearr ama. Is é an bhunchúis ná a chinneadh an gcomhlíonann friotaíocht ardteochta an ábhair, cobhsaíocht microstructural, agus cáilíocht déantúsaíochta éilimh na seirbhíse fadtéarmach.
Tá an píopa gan uaim cruach cóimhiotail ASTM A213 T5 a sholáthraímid deartha go sonrach le haghaidh córais aisghabhála teasa ardteochta. Is cruach cóimhiotail Cr-Mo é T5, atá faoi réir cóireála teasa a normalú agus a mhaolú, le teocht faghartha nach bhfuil de ghnáth níos ísle ná 675 céim. Ina theannta sin, soláthraímid doiciméadú cuar cóireála teasa chun micreastruchtúr aonfhoirmeach a chinntiú, rud a choscann cruas iomarcach nó neart neamhleor. Ina theannta sin, ní mór dromchla inmheánach feadáin cruach cóimhiotail T5 a bheith glan agus saor ó scála ocsaíd scaoilte agus meirge, rud a sheachaint an baol clogáil le linn oibriú tosaigh na gcóras coire.
Cuimsíonn feadáin gan uaim ASTM A213 T5 4.0 go 6.0% Cr, 0.45 go 0.65% Mo, agus Níos lú ná nó cothrom le 0.15% C, ag tairiscint friotaíocht ocsaídiúcháin ardteochta den scoth chomh maith le cobhsaíocht microstructural. Maidir le cruas a rialú, déantar dianthástáil ar na táirgí go léir, agus coimeádtar cruas tipiciúil sa raon thart ar 85 go 95 HRB. Ráthaíonn sé seo friotaíocht leordhóthanach, agus dea-inoibritheacht agus weldability á gcaomhnú, ag íoslaghdú an riosca a bhaineann le scoilteadh a eascraíonn as cruas iomarcach.
Léiríonn feadáin cruach cóimhiotail T5 friotaíocht eisceachtúil le creep sa raon teochta 500 go 600 céim, ag cothabháil a gcobhsaíocht tríthoiseach faoi strusanna marthanacha fadtéarmacha. Déanann sé seo rogha iontach dóibh le haghaidh coirí aisghabhála teasa agus trealamh malartaithe teasa ardteochta.
Sonraíocht Píopa Cóimhiotail ASTM A213 T5/T5b
| Mír | Sonraigh |
|---|---|
| Méid (gan uaim) | Trastomhas seachtrach 6.35mm go 101.60mm |
| Caighdeáin | ASTM A213, ASME SA213 |
| Caighdeáin choibhéiseacha | EN 10216-2, ASTM A335, GOST 550-75, WN 1.7362, K41545 |
| Ábhar | R5, K41545 |
| Ábhar coibhéiseach | T5, 15Ch5M |
| Guy | gan uaim |
| Speisialtóireacht | Trastomhais mhóra |
| Toisí taobh amuigh | 6–2500mm; Tiús: 1-200mm |
| tiús bhalla | 3mm go 15mm (SCH) |
| Fad | Uasmhéid. 1–12 m |
| Sceideal | STD, SCH40, SCH80 |
| Cruth | Babhta, cearnach, dronuilleogach, hiodrálacha, etc. |
| Cineál Fad | Suaitheadh singil, suaitheadh dúbailte agus fad gearrtha |
| foircinn feadán | Deireadh plain, beveled, snáithithe |
Comhdhéanamh ceimiceach Grád T5 (UNS K41545)
| Eilimint | Riachtanas (%) |
|---|---|
| Carbón (C) | Uasmhéid. 0,15 |
| Mangainéis (Mn) | 0.30 – 0.60 |
| Fosfar (P) | Uas. 0,025 |
| Sulfar (S) | Uas. 0,025 |
| Sileacan (Tá) | Uas. 0,50 |
| Nicil (Ni) | - |
| Cróimiam (Cr) | 4.00 – 6.00 |
| moluibdín (Mo) | 0.45 – 0.65 |
| Vanaidiam (V) | - |
| bórón (B) | - |
Riachtanais Chóireála Teasa Grád T5 (UNS K41545)
| Paraiméadar | Sonraíocht |
|---|---|
| Céim | T5 |
| Uimhir UNS | K41545 |
| Cineál cóireála | Annealing iomlán nó isothermal, nó normalaithe agus tempered |
| Teocht. anáil/tempering subcritical | 650 – 730 céim (1200 – 1350 céim F) |
| Teocht. mhalairt | 675 céim (1250 céim F) |
| Méid Grán ASTM | nach bhfuil sonraithe |
Airíonna meicniúla Grád T5 (UNS K41545)
| Maoin | Riachtanas |
|---|---|
| Neart teanntachta, min. | 60 ksi (415 MPa) |
| Neart toraidh (diall 0.2%), min. | 30 ksi (205 MPa) |
| Fadú i 50 mm, min. | 30% |
| Cruas, max. | 163 HBW / 170 HV / 85 HRB |
Lamháltais trastomhais lasmuigh
Feadáin gan uaim rollta te
| Trastomhas sonraithe (mm) | Athrú ceadaithe |
|---|---|
| Suas le 100mm | +0,4 /-0.8mm |
| 100 – 200mm | +0,4 / -1.2mm |
| 200 – 225mm |
+0,4 / -1.6mm |
Feadáin gan uaim rollta fuar
| Trastomhas sonraithe (mm) | Athrú (mm) |
|---|---|
| < 25 | ±0.10 |
| 25-40 | ±0.15 |
| 40-50 | ±0.20 |
| 50-65 | ±0.25 |
| 65-75 | ±0.30 |
| 75-100 | ±0.38 |
| 100-200 | +0,38 / -0.64 |
| 200 – 225 | +0,38 / -1.14 |
Lamháltais Fad
| Modh déantúsaíochta | Trastomhas seachtrach | Fad gearrtha |
|---|---|---|
| te rollta | Gach méid | +5 mm / -0 |
| fuar rollta | < 50,8 mm | +3 mm / -0 |
| fuar rollta | Níos mó ná nó cothrom le 50.8 mm | +5 mm / -0 |
Coinníoll dromchla
Beidh píopa cruach cóimhiotal ferritic gan uaim ASTM A213 T5, fuarchríochnaithe, saor ó scála agus oiriúnach lena iniúchadh. Ní mheastar go bhfuil méid beag ocsaídiúcháin mar scála.
Beidh píopa cruach cóimhiotail ferritic gan uaim ASTM A213 T5, críochnaithe te, saor ó scála scaoilte agus oiriúnach lena iniúchadh.
Beidh aon cheanglais críochnú speisialta faoi réir comhaontú idir an soláthraí agus an ceannaitheoir.
Conas a chuirtear feadánra cóimhiotail T5 i gcomparáid le T9 nó T22?
Is cruach cróimiam-moluibdín 5% é píopa cóimhiotail T5, ar a dtugtar as a fhriotaíocht ocsaídiúcháin den scoth, rud a fhágann go bhfuil sé oiriúnach d'iarratais pheitriceimiceacha. I gcomparáid le T22 (2.25% Cr) agus T9 (9% Cr), cuireann T5 friotaíocht creimeadh níos fearr ná T22, ach tá friotaíocht creep níos ísle ag teocht ard ná T22 nó T9.
An féidir cóimhiotal A213 T5 a tháthú go héasca?
Sea, ach éilíonn sé rabhadh. Ós rud é gur cruach cóimhiotail é seo, tá gá le réamhthéamh agus Cóireáil Teasa Iar-Tátha (PWHT) go ginearálta chun cosc a chur ar an gCrios Téite (HAZ) ó bheith brittle agus scoilteadh.
iniúchadh cáilíochta
Tástáil leacaithe: Déanfar tástáil leascaithe ar eiseamail a bhaintear as gach foirceann de fheadán críochnaithe - seachas an ceann a úsáidtear don tástáil bladhmadh -, do gach luchtóg.
Tástáil bladhmadh: Déanfar tástáil bladhmadh ar eiseamail a bhaintear as gach foirceann de fheadán críochnaithe - seachas an ceann a úsáidtear don tástáil leascaithe -, do gach luchtóg.
Tástáil neamh-millteach leictreach nó hidreastatach: Déanfar tástáil leictreach neamh-millteach nó tástáil hidreastatach ar gach píopa ASTM A213 T5 nó T5b. Is de rogha an mhonaróra a bheidh an cineál tástála a úsáidfear, mura sonraítear a mhalairt san ordú ceannaigh.
ASTM A213 T5 - PMI Píob Gan uaim
Pacáistiú agus marcáil feadáin T5
Pacáilte i mboscaí nó i mboscaí sraithadhmaid atá fillte i plaisteach, agus iad cosanta i gceart le haghaidh iompair shábháilte farraige, nó mar a iarrtar.
Déanfar an mharcáil i gcomhréir le ceanglais Shonraíocht A 1016/A 1016M; Caithfidh an mharcáil sin a léiriú an bhfuil bailchríoch te nó fuar ar an bhfeadán agus áireofar, i measc sonraí eile (ach gan a bheith teoranta dóibh): an caighdeán, an grád, na toisí, an uimhir réitigh agus an uimhir bhaisc.

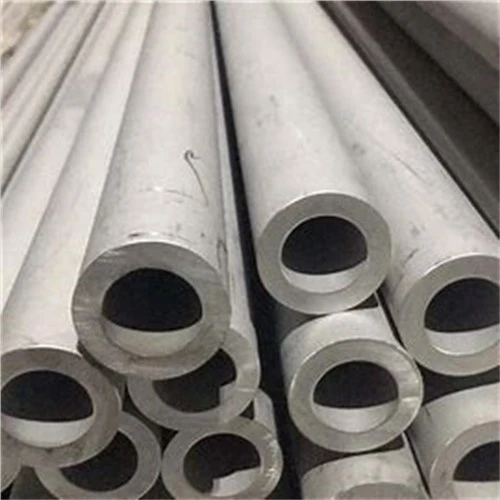

Píobán Gan uaim Cruach ASTM A213 T5 Alloy le haghaidh Coirí Aisghabhála Teasa
